“從系統設計到安裝調試，無論是反饋時間、物流運輸還是培訓支持，全程都感受著 Extron 帶來的優質客服體驗。同時，他們的官網也提供了大量的資源，并且能夠輕松導航到位。相信這就是 Extron 多年保持行業領先的關鍵。”

項目挑戰

Schaeffler 集團是全球領先的汽車工業供應商。隨著其亞太區業務的擴展，在新加坡建立區域總部的計劃被提上日程。新的區域總部在增加更多辦公空間的基礎上，還特別增設 17 間正式及非正式的會議空間，旨在增進各部門組織之間的溝通和協作。系統應用需求主要包含在 Schaeffler 標準 IT 網絡環境的基礎上，集成強大而高性能的視音頻切換，用于 HDMI 和 VGA 信號源的視音頻連接，以及無線通信。系統的控制需直觀便捷，并且支持遠程控制。14 及 20 人的會議室內還需額外部署 StarLeaf® Teamline 5250 和基于 Skype® 的視頻會議系統。

Extron 解決方案

Schaeffler 聘請 Vega Project 作為項目集成商。Vega 的設計團隊選擇與 Extron 的工程師團隊合作，他們針對用戶提出的各項應用需求設計了系統圖。設計中分別采用了 Extron DTP® 系統、HC 404 會議協作系統、ShareLink™ 無線協作式網關以及 Pro 系列控制產品。

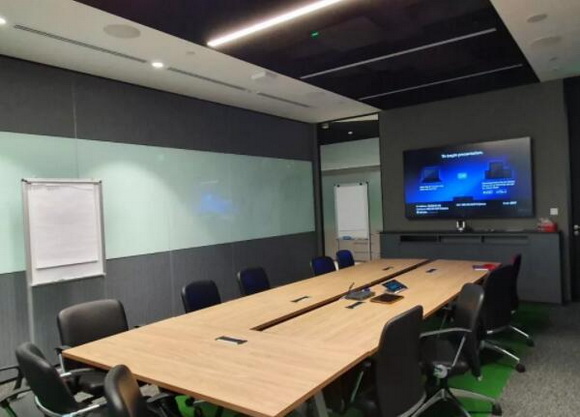

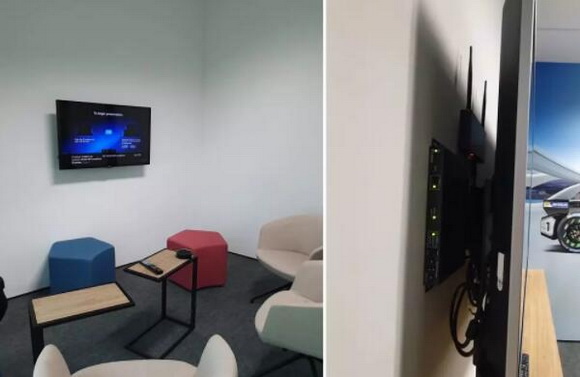

8 間董事會議室、3 間報告廳和 2 間小型議事間均采用相同的系統設計。其中，Extron HC 404 會議協作系統負責將信號傳輸至墻面安裝的 49” 或 55” 平板顯示器。該協作系統的發送器具有兩路 HDMI 和 1 路 VGA 輸入，可支持不同信號輸入之間的自動切換，還可對輸入信號進行解析度轉換，以匹配顯示器的分辨率，提供最佳的圖像質量。此外，模擬信號至數字信號的自動轉換和可設置為后接入優先的切換優先級模式，也進一步簡化了系統的操作。HC 404 接收器的 HDMI 輸入端可連接 Extron ShareLink 250W EU 網關，從而可實現無線通信。此類緊湊型設備均可被安裝在顯示器后方，以保持室內的整潔美觀。

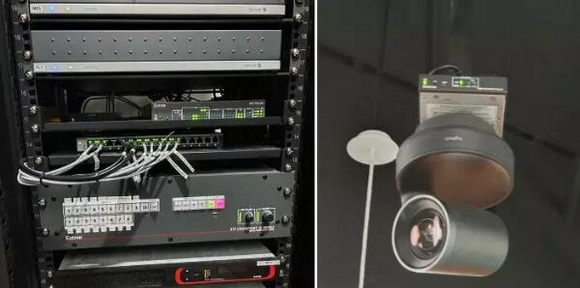

14 及 20 人會議室具備更廣泛的信號路由功能。其系統的核心設備是 Extron DTP CrossPoint 108 4K 10x8 演示矩陣切換器。該產品采用的 Extron Vector™ 4K 圖像解析度轉換技術和可選的無縫切換過渡效果，使其無論在部門會議還是全員集體大會，都能夠?yàn)?Schaeffler 員工提供極具專業品質的內容演示。獲專利的 Vector 4K 技術是 DTP CrossPoint 4K 系列產品的標配，它將視頻及畫面縮放至所需的分辨率。徽標鍵入功能在接待供應商或?yàn)榭蛻粞菔緝?nèi)容時可發揮重要的作用。以上會議室可共用 1 臺矩陣切換器，它被安裝在較大的會議室角落的機柜內。

Extron DTP T USW 333 是一款 3 路輸入切換器，它能夠在桌上接入的信號源和通過 ShareLink 無線協作式網關連接的信號源之間進行自動切換。其內部集成的 DTP 發送器可延長信號至 DTP CrossPoint® 演示矩陣切換器。Extron DTP HDMI 4K 330 Tx 發送器通過帶屏蔽功能的雙絞線電纜將視頻會議信號傳輸至 100 m 遠的與之相對應的接收器，該接收器與矩陣切換器一起安裝在機柜內。

來自 Shure® 麥克風系統的音頻信號可與嵌入式及節目音頻信號混合輸出至揚聲系統。為確保每個位置都能夠感受到清晰、高保真的音效，所有房間均配備了 Extron XPA 2002‑100V 音頻功率放大器。經放大的音頻可被傳輸至 2 或 3 對 SF 26CT 天花板揚聲器（具體數量可根據空間大小而定）。

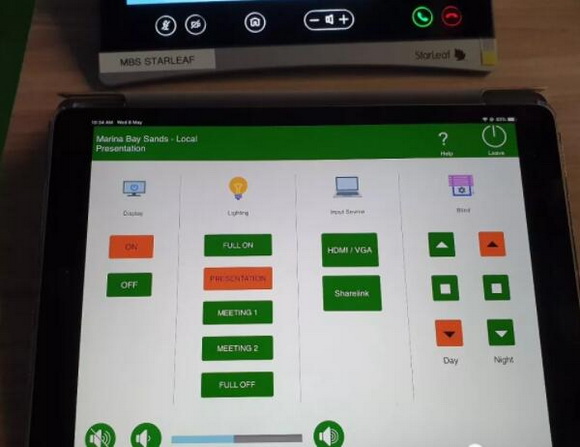

為滿足通過 iPad® 進行本地及遠程系統控制的應用需求，集成商在機柜中額外配備了一臺型號為 IPCP Pro 555 的 Extron IP Link® Pro 控制處理器。該控制處理器所支持的 LinkLicense® 既能夠讓用戶在室內通過筆記本或其它移動設備來控制視音頻系統，也能夠讓 IT 團隊從遠程訪問系統。

開放式會議區域的系統設計與會議室類似，同樣可支持 DTP 信號路由、協作系統、無線通信和視頻會議功能, 以及揚聲系統，并通過 iPad 來進行系統控制。主顯示設備是安裝在天花板的投影機，和為其配備的懸掛在墻上的自動升降投影幕。一臺 8x4 的 ExtronDTP CrossPoint 84 4K IPCP MA 70 圖像解析度轉換演示矩陣切換器安裝在該區域角落的機柜內。通過它可將視頻信號內容的分辨率解析度轉換至 1920x1200 以匹配投影機，同時其內部集成的控制處理器上的繼電器還可控制投影幕的升降。

Extron USB Extender Plus 系列發送器和接收器可通過雙絞線電纜來延長區域內 PTZ 攝像機的信號。在此類相對嘈雜的環境中，采用 1 臺 XPA 2002‑100V 音頻功率放大器搭配 10 只 SF 26CT 天花板揚聲器，即可有效實現語音及音樂播放效果的增強。

為節省機柜空間，設計團隊特別選用了內部已集成 IP Link Pro 控制處理器的 DTP CrossPoint 4K 矩陣切換器型號。該型號產品同樣配備可支持用戶界面升級的 LinkLicense®，從而可通過 iPad® 進行本地操作，并支持遠程監控。

成果反饋

全新系統從設計、集成到調試均獲得了 Schaeffler IT 團隊一致的認可和好評。精心挑選的產品、強大的設備性能以及相互之間的完美兼容，使整個視音頻系統的安裝和調試在 6 個月內順利完工。集成了 Extron 切換、協作和控制系統的 Schaeffler 亞太區總部也成功被認定為是現代企業完美協作環境的理想典范。
