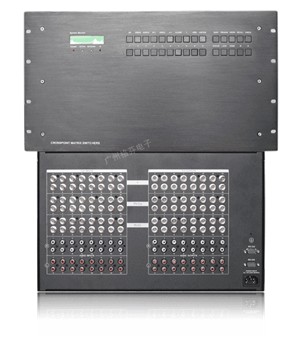

繼GF-YUV1608/16之后，廣州格芬又推出了YUV1608/16-A。YUV1608/16-A是一款支持16路高清分量視頻信號與立體聲音頻信號輸入，8/16路視頻信號與立體聲音頻信號輸出的矩陣切換設備。用于將多個高清分量視頻信號與立體聲音頻信號切換到輸出通道中的任一輸出通道。視頻輸入/輸出接口采用BNC接口。 音頻輸入/輸出接口采用RCA接口。具有RS-232通訊接口方便與電腦、遙控系統或各種遠端控制設備連接應用。

重要的是這款產品不僅繼承了GF-YUV1608/16所有的性能與優點，同時加載了音頻功能，金屬機箱也從上款的3U增加到了6U。

產品特性:
• 支持16路視頻信號輸入，8/16路視頻信號輸出；
• 視頻信號輸入、輸出接口采用BNC母接口；
• 音頻信號輸入、輸出接口采用RCA接口；
• 支持快速切換操作；
• 采用可編程邏輯陳列電路，任意交互切換；
• 支持通道切換權限設置，音視頻通道切換權限可分開獨立管理；
• 支持視頻信號類型有：YPbPr，YCbCr，S-Video，復合視頻；
• 350MHz（-3dB），滿載帶寬；
• 音頻信號類型有：立體聲；
• 可獨立調節各音頻輸出通道；
• 具有掉電記憶功能，帶有斷電現場保護功能；
• 具有紅外、按鍵面板操作，紅外，支持RS-485擴展鍵盤操作；
• 具有2路RS-232通訊接口；
• 內置國際通用電源；
• 標準19英寸機架安裝：6U金屬機箱。

技術參數
類別  YUV1608/16-A
視頻
增益 0 dB
帶寬  350MHz (-3dB),滿載 0-10MHz@±0.1dB 0-100mhZ@±0.6dB
多通道對一通道串擾和 -56dB@10M, -40dB@100M,
相位 I/0S<1.28度，3.58MHz
微分相位誤差 0.1度, 3.58-4.43MHz
微分增益誤差 0.1%, 3.58-4.43MHz
最大傳輸延時 5nS(±1nS)
切換速度 200 ns(最長時間)
信號類型 YCbCr/YPbPr分量視頻(component video)，S-video，復合視頻(CVBS)

視頻輸入
接口 16組BNC母接口
最小/最大電平 0.5V ~ 2.0V p-p(模擬信號)
阻抗 75 Ω
回波損耗 -30dB@5MHz
信號強度 1V p-p 分量視頻或S-video中的Y 、復合視頻； 0.7V p-p RGB（電腦信號）；0.3V p-p 分量視頻中的Cb/Pb或Cr/Pr、 S-video中的C
最大直流偏置誤差 15mV

視頻輸出
接口 8/16組BNC母接口
最小/最大電平 0.5V ～ 2.0V p-p(模擬信號)
阻抗 75 Ω
回波損耗 -30dB@5MHz
直流補償 最大±5mV
音頻信號
輸入/輸出接口 RCA接口
增益 0dB
頻率響應 20 Hz ~ 20 kHz,
總諧波失真+噪聲 0.03% @ 1 kHz （額定電壓下）
信噪比（S/N ） >90dB
立體聲分離度  >80dB @ 1 kHz
共態抑制比 >75dB @: 20 Hz ～ 20 kHz
信號類型 立體聲，平衡 或非平衡接法
阻抗 輸入：>10 kΩ（平衡或/ 非平衡接法）輸出：50Ω(非平等接法)、100Ω（平等接法）
最大輸入電平 +19.5dBu, （平衡或/ 非平衡接法）
增益誤差 ±0.1dB
最大輸出電平 +19.5dBu, （平衡或/ 非平衡接法）
RS-232控制接口
串行控制接口 RS-232, 9-針母 D型 接口
波特率與協議 波特率：9600, 數據位：8位, 停止位：1, 無奇偶校驗位
串行控制口結構 2 = TX, 3 = RX, 5 = GND

規格
電源 100VAC ～ 240VAC, 50/60 Hz, 國際自適應電源
溫度 儲存、使用溫度: -20°～ +70°C
濕度 儲存、使用濕度:10% ～ 90%
產品重量 約5kg
質保 1年免費保修,終生維護
