說到COB封裝動態像素技術，首先我們要了解為什么要發展動態像素技術，《超高清視頻產業發展行動計劃(2019-2022年)》明確將按照“4K先行、兼顧8K”的總體技術路線，大力推進超高清視頻產業發展和相關領域的應用。

從央視直播到賽事轉播，從大屏顯示到居家顯示，4K已經成為現如今的主流顯示分辨率，而央視8K頻道也早于2022年開始正式開播。4K已經進入千家萬戶，8K也不是遙不可及，但在大屏顯示的主要顯示屏的LED身上，8K甚至于4K的普及都顯得差強人意，尤其是在一些會議場所的LED屏，4K的普及都存在一定的難度。

為什么會出現這樣的問題?

我覺得要從兩方面去解答這樣一個問題，首先是空間問題，一類辦公修建不低于2.7m，一般寫字樓在3.2m，一般會議室高度在3.9m左右，躍層的指揮中心、報告廳層高在8.6m左右。

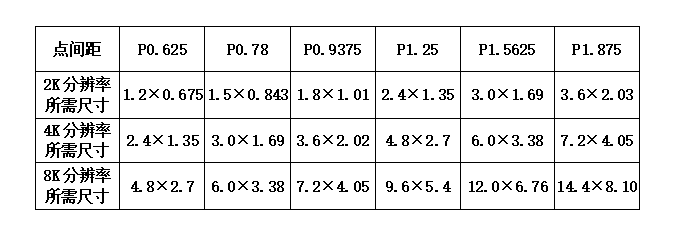

如上表所示，以4K為例，我們要在一個正常層高的寫字樓內安裝的話，至少需要使用P0.9的產品，一般的會議室要用P1.2的產品去做，這也就是目前P1.2是主流的原因，如果是8K呢，我們只能使用更小的P0.7、P0.6去完成。這也就帶來了另一個問題，性價比。

這是我們展廳搭建的4K分辨率P1.25COB顯示屏，可以看到幾乎已經使用了房間的全部高度，尺寸達到了4.8m×2.7m，這也是目前寫字樓可以做到4K的限度。

目前P0.6的產品能不能做?可以做，但是目前來說，P0.6的LED產品價格非常昂貴，就算是P0.9的產品也只占了很小的一部分市場，而行業內的朋友都了解，對于COB甚至SMD來說，點間距的下降已經遇到瓶頸，不改變技術路線，很難去無限制的降低點間距，所以LED行業必須找到一條可以通往Micro LED的路徑。

這些問題在OLED屏應用到手表、手機等小屏幕方面是一樣的，既要小，又要保證分辨率，所以只能去使用像素渲染技術來達到這一目的，也就是我們所說的動態像素技術，原理就是將一個RGB像素拆分為若干個彼此獨立的紅色發光體、綠色發光體、藍色發光體。單色發光體按照受控指令和相鄰其他二色發光體形成RGB像素，各RGB發光體相互之間為等間距均勻分布，各自獨立驅動控制接受指令。

先給大家做一點簡單的科普，OLED 的像素并不是 RGB 1:1:1 的，像主流的鉆石排列，紅藍就各少了一半的像素，這時候如果顯示一個白點，只點亮 RGB 三個像素可能就不夠，還需要從旁邊借像素，來確保顏色和形狀盡可能的還原，這就是次像素渲染算法。

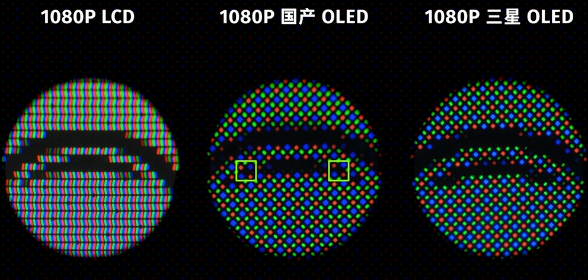

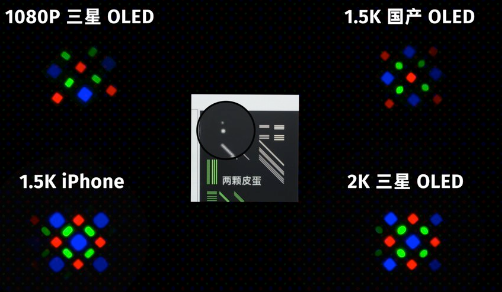

我們用顯微鏡放大看看次像素渲染實際的情況，那些半亮不亮的像素，就是為了顯示平滑而從旁邊借的像素。

這也就是為什么動態像素技術可以去把分辨率做的更高的原因，芯片少了，我們可以把芯片間距做的更小了，同時減少了驅動程序和電源供給。

那現在動態像素又有哪些技術組成?

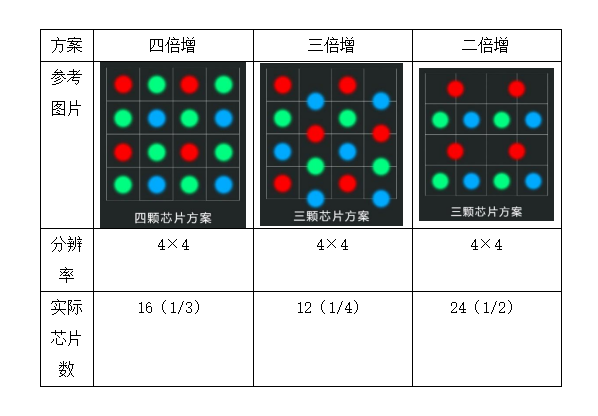

次像素渲染技術在OLED層面有非常多的排列組合方式，而對于COB封裝LED顯示屏的動態像素技術的排列方式，我們簡單對比以下幾種組合方式，以1.25mm間距來比較，三顆芯片二倍增技術，可以減少一半的芯片量，而四顆芯片四倍增技術，可以減少三分之二的芯片量，這都降低了芯片數。

這一新技術能帶來哪些產品性能的提升?

首先是更好的畫質分辨率

應用動態像素技術，可以讓目前具有經濟性、更成熟的間距規格技術，例如P1.2或者P1.6在應用中，實現2-3倍的清晰度提升;也可以讓需要視覺4K/8K清晰度的顯示項目，采用的LED屏產品落入更成熟間距技術區間，進而控制成本提升，未來的室內會議，4K是標配，8K也將逐步應用。

更高的對比度，更低的反射率

由于減少了發光芯片，單位面積內的芯片減少，整體墨色更加均勻一致，整屏一致性更好，反射率也更低，對比度相應的也更高。

更節能，屏前溫度更低

由于減少了發光芯片，功耗也相應的降低，芯片發熱量也減少，屏前溫度也更低。

Voury卓華推出黑魔方系列動態像素COB產品以適應市場需求，為客戶提供更全面的視聽選擇。讓原來2K顯示屏物理分辨率達到4K顯示效果，而4K顯示屏可以達到8K顯示效果。
